Купила однушку в свежем доме и сама делаю косметический ремонт. Хочу поменять все розетки на более подходящие по дизайну. Поскольку с проводкой в этом доме проблем быть не должно, хотелось бы обойтись своими силами, но опыта такого не было. Что нужно предусмотреть и какой порядок действий? Хотелось бы инструкцию, с которой все будет понятно даже новичкам.
Если проблем с проводкой нет, поменять розетку можно и без специальной подготовки. Расскажу и покажу на фото, как это сделать. Следуйте инструкции, и у вас точно получится.
Вы узнаете
- Какие бывают розетки
- Какие нужны инструменты
- Как подключить розетку с одним портом
- Как подключить розетку с двумя портами
Какие бывают розетки

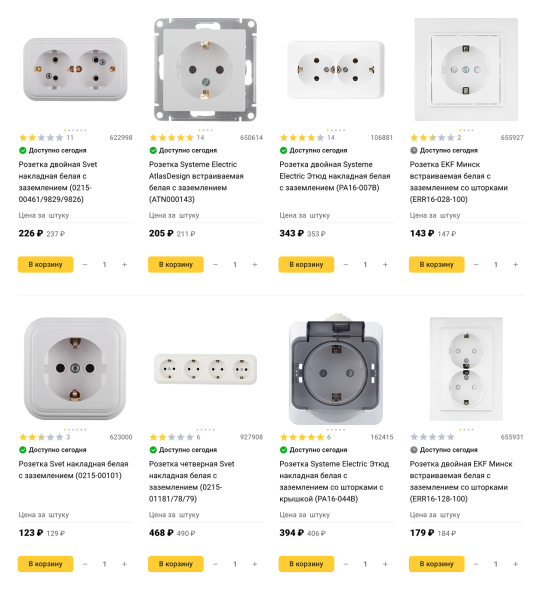

Сначала нужно купить новую розетку. Они бывают разных конфигураций и параметров.
Встраиваемые — их корпус выступает из плоскости стены всего на 5—10 мм. Они могут быть с одним портом — выходом для вилки электроприбора — или несколькими. Есть двойные розетки с одним механизмом — такую можно установить, когда изначально розетка была одна, но хочется увеличить количество выходов, чтобы одновременно подключать два прибора.
Накладные выступают из плоскости стены более чем на 40 мм. Их используют, когда нет возможности установить встроенные, а также в деревянных домах и на улице.
Вот на что нужно обратить внимание при выборе розетки:
- Предельная пропускная сила тока в амперах. Для бытовых розеток достаточно 16 А, чтобы подключить электрочайник и микроволновку, и приборы смогут работать одновременно.
- Заземляющие контакты. Для современной бытовой техники нужно заземление. Оно выглядит как два металлических выступа в форме скоб, которые расположены сверху и снизу внутри розетки.
- Класс защиты от воды и пыли — его еще называют IP или показателем пылевлагозащиты и обозначают двумя цифрами. Первая, от 0 до 6, показывает защиту от пыли, вторая, от 0 до 8, — от влаги. Для жилых комнат достаточно IP 20, для ванной — IP 44, для улицы — IP 67.
Какие нужны инструменты
Для замены розетки понадобятся:
- Индикаторная отвертка или мультиметр
, чтобы проверить ток в розетке перед заменой.
- Отвертка крестовая или плоская — зависит от креплений выбранной розетки.
- Канцелярский нож для зачистки проводов или многофункциональные плоскогубцы.
- Кусачки.
- Уровень, чтобы идеально ровно выставить розеточный блок. Достаточно простого пузырькового — он показывает наклон с помощью пузырька воздуха в окошке с жидкостью. Но можно обойтись и без него.
Как подключить розетку с одним портом
Рассмотрю замену встроенной розетки: она встречается чаще всего. Вот что нужно сделать.
Отключите электричество — первое и самое важное. Для этого в квартирном электрощитке нужно выключить автомат — общий на все помещение или конкретный, который отвечает за заменяемую розетку.
Если ваш электрощит и вводной автомат расположены на общей лестничной клетке, лучше повесить предупреждающую записку, чтобы никто случайно не включил электричество.
Убедитесь, что тока в розетке нет, с помощью индикаторной отвертки или мультиметра. Для этого нужно поместить щуп в контакт.
Снимите старую розетку. Для этого нужно выкрутить центральный винт. Если его нет — снять декоративную рамку-накладку: взять ее пальцами обеих рук с внешней стороны, упереть большие пальцы в центральную часть и потянуть края — рамка должна легко отстегнуться. Если не получилось, можно аккуратно поддеть ее ножом или отверткой. Затем нужно снять центральную накладку — для этого через боковые отверстия просто подденьте ее отверткой.
Розетка держится внутри стены в специальном пластиковом стакане — подрозетнике. Она не болтается за счет распорных лапок — двух металлических ног, которые растягиваются, как человек на шпагате, и упираются в стену слева и справа. Регулируют уровень этого «шпагата» два болта — тоже слева и справа. Если их ослабить, фиксаторы розетки разожмутся и она перестанет держаться. Это и надо сделать.
Извлеките механизм из стены или монтажного подрозетника. Если розетка не выходит, вероятно, она напрямую прикручена к стене. Поищите по краям от металлической пластины слева и справа фиксирующие саморезы — их нужно выкрутить полностью. После этого аккуратно извлеките механизм, не дергайте за провода. Как это сделать, посмотрите на видео.
Открутите провода от клемм старого механизма. Если клеммы самозажимные, без винтов, просто потяните за провода, чтобы извлечь их. Не получается — поищите в интернете инструкцию к вашей розетке: некоторые производители ставят необычные клеммы со своим алгоритмом разбора.
Осмотрите концы проводов. Если они потемнели, оплавились или окислились, удалите поврежденные участки кусачками. Не убирайте слишком много: бывает, что при монтаже розеток в стакане оставляют совсем мало проводов. Если их обрезать, кабеля может не хватить на установку новой розетки.
Обратите внимание на цветовую кодировку проводов:
- Коричневый, черный или белый провод — фаза (L) — подает электроэнергию.
- Синий или голубой — ноль (N) — замыкает цепь для возврата тока.
- Желто-зеленый — земля (PE) — обеспечивает защиту от удара током при повреждении изоляции, отводя утечку в землю.
Снимите изоляцию с конца провода. Это можно сделать специальным инструментом — стриппером или с помощью канцелярского ножа. Для этого надрезают изоляцию ножом по кругу — 10—12 мм от конца — и стягивают ее.
На новых корпусах розеток часто бывает визуальный маркер для нужной длины зачищенного провода. Будьте внимательны, чтобы не надрезать саму жилу.
Подготовьте новую розетку к установке: открутите центральный винт, чтобы отделить механизм в монтажной пластине от декоративного корпуса.
Найдите на ней маркировку клемм: L — фаза, N — ноль, PE или значок — заземление. Иногда на корпусе есть лишь маркировка заземления, а фаза и ноль обозначены на упаковке и в сопроводительной монтажной схеме.
Если обозначений нет, фазу обычно располагают слева. Скорее всего, на корпусе механизма будет пара отверстий для каждого типа — то есть всего шесть отверстий. Они равнозначны, второй разъем каждой пары нужен для соединения нескольких механизмов в последовательную цепь. Для этого используют перемычку из провода соответствующей маркировки.
Подключите провода к соответствующим клеммам. Если у вас розетка с винтовыми клеммами, зачищенные концы проводов плотно затяните винтами, но без чрезмерного усилия, чтобы не сорвать резьбу.
Если у вас розетка с самозажимными клеммами, нужно только плотно вставить зачищенный конец провода в соответствующее отверстие. Но такие варианты редко встречаются.
Если проводка старая, в стене два провода (фаза и ноль), а у новой розетки три клеммы (L, N и PE) и нет возможности проложить новую трехжильную проводку, устанавливают розетку с заземлением, но клемму PE оставляют свободной. Розетка будет работать, но без защитной функции заземления.
Такое решение скорее временное. Когда заземления нет, имеет смысл вызвать электрика и установить дифференциальный автомат, то есть устройство защитного отключения плюс автомат, в электрощиток на всю линию. Это предотвратит поражение током.
Нельзя подключать провод заземления (PE) к нулевому (N) или фазному (L) или перемыкать их между собой. Это опасно для жизни. Из-за отсутствия отдельного заземляющего проводника бытовая техника может оказаться под высоким напряжением.
Вставьте механизм в подрозетник. Подтяните лапки, разместите устройство горизонтально с помощью уровня. Провода в подрозетнике аккуратно уложите гармошкой, чтобы они не мешали.
Закрепите механизм с помощью распорных лапок и винтов или боковых винтов на раме. Закрутите центральный винт и установите декоративную крышку.
Включите автомат, чтобы к розетке пошло электричество.
Как подключить розетку с двумя портами
Чтобы установить розетку с двумя портами и одним механизмом, нужно следовать тому же алгоритму. Внутри такого корпуса контакты соединены специальными перемычками. Надо лишь подключить кабель с тремя проводами — фаза, ноль, земля, — как и в случае с одинарной розеткой.
Важно учитывать, что суммарная мощность подключаемых приборов не удваивается — она ограничена номинальным током самой розетки, обычно до 16 А. Поэтому, если подключить два мощных прибора через такую розетку одновременно, может выбить автомат. Это зависит от суммарной мощности устройств.
Как подключить розетку с выключателем в одном корпусе
Схема подключения такой розетки будет в документации производителя.
Для розетки с заземлением в составе комбинированного устройства важно, что желто-зеленый провод (PE) присоединяется только к клемме заземления розетки, на выключатель он не подается. Выключатель должен разрывать лишь фазный провод (L), а нулевой (N) идет к прибору напрямую.
Что в итоге
Перед заменой розетки обязательно отключите питание в электрощитке и убедитесь, что напряжения нет.
Выбирайте розетку с учетом способа установки, необходимого для ваших приборов, номинального тока, наличия заземления и степени защиты IP.
Перед демонтажем старой розетки сфотографируйте подключение проводов. Это поможет избежать ошибок при установке новой.
Подключайте провода строго к своим клеммам: L — фаза, N — ноль, PE — заземление.
Если отдельного заземляющего проводника в кабеле нет, лучше позвать электрика. Он поменяет проводку или установит дифференциальный автомат.
